德国九菲超导热地暖模块简介

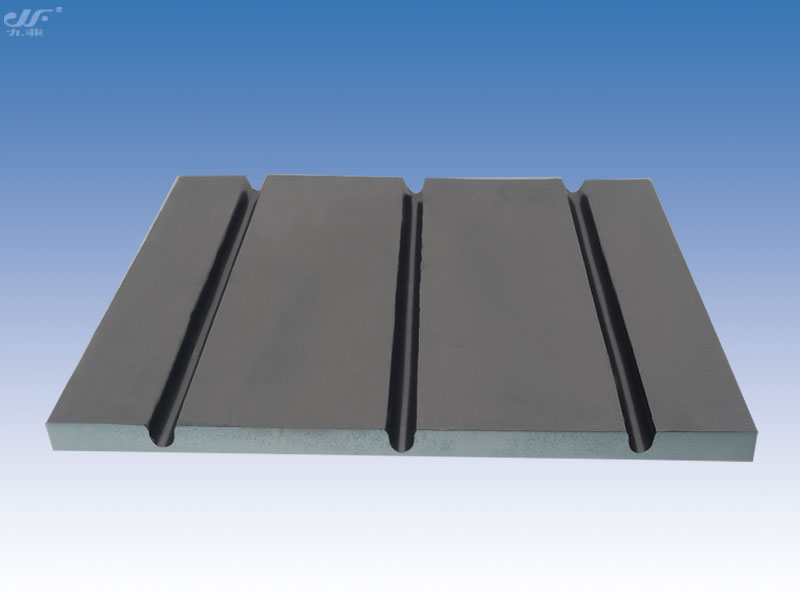

概况：九菲超导热地暖，又称超薄超导热节能干式地暖，该产品目前是一种全新的超导热散热材料，具有独特的导热取向，沿两个方向快速、均匀地导热，层状结构可很好地适应任何表面，它的导热速度是普通金属的六倍，会很快将地暖管里的热量通过超导层向超导层以面状向周围快速传递，温度传导均匀，性能更稳定，更舒适，特别适合壁挂炉采暖、电采暖、集中供暖等工程，一般加热时间需要10-25分钟，就能够达到房屋的加热效果。在能源方面，可节省45%的能源，是一种全新的环保节能材料，基于干式保温模块内置铺设管材的一种新型地暖方式，干式模块包括隔热层、导热层，导热层位于隔热层的上方，导热层与隔热层固接，导热层与隔热层上对应设有地暖盘管槽，地暖盘管槽为∪形槽，也无需使用胶水覆膜固定，既不占层高又保障地面良好的舒适度，又减少了房间的占用层高，因为该产品无需任何地面回填。

特点：

1、  节能，本九菲超导热地暖模块采用德国九菲研发的航空超导纳米材料技术，该材料的导热速度比铝板快6倍。

2、  环保，本九菲超导热地暖模块表面含有75%的活性炭，可以吸附甲醛、苯等有害气体，而其本身不含任何有害物质。

3、  超强抗压，本九菲超导热地暖模块采用40Kg容量的特制高性能XPS材料，压缩强度为248KPa（国标≥100Kpa）长期使用绝不会变形、塌陷。

4、  升温快，即开即用。本九菲超导热地暖模块是面散热，升温快，用时短，即开即用，10-30分钟即可升温，比传统地暖快5-10倍。

5、  运行成本低，因传热速度快，它比传统地暖可节约30-50%费用，最高可达58%。

6、  脚感舒适，超强隔音，重复使用。

7、  耐酸、耐碱、耐高温（最高温度可达470℃）寿命长达80年。

8、  增加层高，减轻楼房负重。

9、  全面通过国家化学建筑材料测试中心检测。符合国家建筑节能降耗的政策，对于建设低碳节能，资源节约型社会具有重要意义，该九菲超导热地暖模块也是国家住建部、国家地暖委员会重点推介九菲超导热地暖模块。


九菲地暖模块简介：公司目前严格贯彻ISO9001：2000国际质量管理体系的运行，2010年3月份获得国家高新技术企业认证 。该模块表面超导材料是德国九菲公司于上世纪90年代研发的一种非金属高分子材料（俗名：碳晶硅）它色泽灰黑，质软，具有金属光泽，莫氏硬度1-2、比重2.2-2.5、容量1.5-1.8具有很强的化学稳定性，可耐470℃的高温。同时它耐酸、耐碱、耐有机溶剂，尤其是它具有良好的导热性能，它比铝板导热速度快6倍，以下是导热系数比较：

此材料主要应用：地暖采暖，太阳能，航空材料，国防军工等领域。

九菲超导热地暖模块技术参数表

其它参数：

九菲二代节能地暖铺设装饰层具体要求

九菲二代节能地暖铺设装饰层（如瓷砖或木地板）具体要求：

1. 1.   室内房间整体铺设都是瓷砖、石材等

装修步骤：先改造水电，水电改造按《九菲二代节能地暖施工前对现场具体要求》进行改造，第二步做地暖的施工，施工完后在地暖强力网格布面层直接做沙子、水泥、铺瓷砖、石材等即可。

1. 2.   室内房间客厅铺设瓷砖、石材等，卧室铺设木地板

 装修步骤：先改造水电，水电改造按《九菲二代节能地暖施工前对现场具体要求》进行改造，第二步做九菲地暖的施工，施工完后在室内客厅地暖强力网格布面层直接做沙子、水泥、铺瓷砖、石材等即可，在室内卧室的地暖强力网格布面层直接做沙子、水泥找平，留出木地板厚度，等找平层干后铺设木地板即可。

1. 3.   室内房间整体铺设地毯、塑胶地板等

  装修步骤：先改造水电，水电改造按《九菲二代节能地暖施工前对现场具体要求》进行改造，第二步做九菲地暖的施工，施工完后在地暖强力网格布面层直接做沙子、水泥进行找平，然后等找平层干后铺设地毯、塑胶地板等即可。

1. 4.   室内房间整体铺设木地板等

    这种做法可以分后找平和先找平两种形式：

第一种装修步骤：做完后找平。先改造水电，水电改造按《九菲二代节能地暖施工前对现场具体要求》进行改造，第二步做九菲地暖的施工，施工完后在地暖强力网格布面层直接做沙子、水泥进行找平，然后等找平层干后铺设木地板等即可。

第二种装修步骤：先找平。先改造水电，水电改造按《九菲二代节能地暖施工前对现场具体要求》进行改造，然后用水泥、沙子做找平，在铺木地板前，做九菲二代地暖的施工，施工完后在九菲地暖上直接铺设木地板等即可。

    （第一种方法比第二种方法传导热时间仅仅滞后8-10分钟。）

二代地暖和一代地暖的对比表

九菲公司目标愿景：解决建筑暖通节能方案

实现社会可持续发展！

（自2009年以来，该九菲超导热地暖模块使用面积愈千万平方，10多万客户见证了九菲超导热地暖模块的优良性能）

德国九菲，提供节能环保模块，享受健康舒适生活！

德国九菲，打造地暖模块杰出品牌！

九菲集成地暖上直接铺木地板的铺发和步骤：

《方案一—地暖上直接铺木地板》

 第一步：对房间的水电进行改造；

 第二步：对房间进行找平处理（留出地暖和木地板高度）；

 第三步：卫生间做防水和闭水试验；

 第四步：清理施工现场；

 第五步：九菲地暖按图施工（1.铺设反射层EPE、2.铺设九菲超导热地暖模块（先转角后直铺）、3.固定超导热模块、4.在导线槽内铺设地暖管、5.固定地暖管）。

 第六步：铺设卫生间、厨房、阳台等地砖和过门石（预留地暖和木地板高度）。

 第七步：铺设木地板装饰层完工。

《方案二—找平层在地暖上》

 第一步：卫生间做防水和闭水试验；

 第二步：清理施工现场；

 第三步：九菲地暖按图施工（1.铺设反射层EPE、2.铺设九菲超导热地暖模块（先转角后直铺）、3.固定超导热模块、4.在导线槽内铺设地暖管、5.固定地暖管、6.铺设网格布）。

 第四步：对房间的水电进行改造：

 第五步：铺设卫生间、厨房、阳台等地砖和过门石（预留地暖和木地板高度）。

 第六步：对房间进行找平处理（留出木地板高度）；

 第七步：铺设木地板装饰层完工。

《方案三—铺设木龙骨地板》

 第一步;对房间的水电进行改造；（按规范靠墙）

 第二步：卫生间做防水和闭水试验；

 第三步：对房间进行找平处理（留出地暖和木地板高度） 第四步：清理施工现场；

 第五步：九菲地暖按图施工（1.铺设反射层EPE、2.铺设九菲超导热地暖模块（先转角后直铺）、3.固定超导热模块、4.在导线槽内铺设地暖管、5.固定地暖管）

 第六步：在九菲超导热模块上刻槽铺设木龙骨；

 第七步：铺设地砖装饰层完工。

九菲集成地暖上铺地砖的铺法和步骤：

 《方案一—先改水电》：

 第一步：对房间的水电进行改造；（按规范靠墙）

 第二步：卫生间做防水和闭水试验；

 第三步：清理施工现场；

 第四步：九菲地暖按图施工（1.铺设反射层EPE、2.铺设九菲超导热地暖模块（先转角后直铺）、3.固定超导热模块、4.在导线槽内铺设地暖管、5.固定地暖管、6.铺设网格布）

 第五步：铺设地砖装饰层完工。

《方案二—地暖铺完改水电》：

 第一步：卫生间做防水和闭水试验；

 第二代：清理施工现场；

 第三步：九菲地暖按图施工（1.铺设反射层EPE、2.铺设九菲超导热模块（先转角后直铺）、3.固定超导热模块、4.在导线槽内铺设地暖管、5.固定地暖管6.铺设网格布。）

 第四步：对房间的水电进行改造；（按规范靠墙）

 第五步：铺设地砖装饰层完工。

地暖在运行管理中的问题

 1、住户一般不得在地板、楼板（下层住户）上打洞，在必须要打时，应先征询有关专业人员，并确定非布管处，确保不会破坏通水管道。

 2、在地板辐射供暖系统运行管理过程中，要时刻注意天气的变化，特别是供暖初期和供暖末期，确保系统不被冻结。

 3、在每个供暖季节开始运行的时，应对供暖管道金属管的部分进行冲洗，以将非供暖季节中积存的杂物冲走，以防止杂物对过滤器及加热管道的堵塞。

 4、定期检查过滤器并及时清洗，以保证供暖效果。最初供暖时应经常清洗过滤器。

 5、鉴于地暖管材受温度和压力的影响而产生蠕变的特征，供暖前及运行期间，应有专人把分水器及前端各阀门、连接件多次再拧紧一些。
